Общая часть
Балансировочные клапаны - это трубопроводная дросселирующая арматура переменного гидравлического сопротивления, предназначенная для обеспечения расчетного потокораспределения по элементам трубопроводной
сети или стабилизации в них циркуляционных давлений или температур.
Балансировочные клапаны подразделяются на ручные и автоматические.
Ручные балансировочные клапаны
Ручные балансировочные клапаны обычно применяются вместо дросселирующих диафрагм (шайб) для наладки
трубопроводной сети, в которой либо отсутствуют автоматические регулирующие устройства, либо эти регуляторы не позволяют ограничить предельный (расчетный) расход перемещаемой среды. В настоящем каталоге представлены следующие типы ручных балансировочных клапанов:
MSV-2650 (Ду=10-50 мм);
MSV-F (Ду= 50-400 мм);
MSV-I и MSV-M (Ду=15-50 мм).
MSV-2650 и MSV-F — балансировочные клапаны повышенной пропускной способности. Они применяются для
одиночной установки на трубопроводах в тех местах, где не требуется организация спуска перемещаемой среды.
Примеры применения балансировочных клапанов MSV-2650 и MSV-F приведены на рис. 1 и 2.
Ручной балансировочный клапан MSV-I предназначен, как правило, для парной установки вместе с запорным
клапаном MSV-M. С помощью этих клапанов можно не только произвести гидравлическую балансировку трубопроводной сети и отключить отдельные ее элементы, но и опорожнить их через специальные спускные краны. MSV-I и MSV-M обычно устанавливаются в системах водяного отопления на парных стояках с ручными регулирующими кранами у отопительных приборов при нижней разводке магистральных трубопроводов. Эти клапаны также могут использоваться в обвязках вентиляторных конвекторов (фэн-койлов) и других установках. Допустимо применение клапанов MSV-I и MSV-M «вразбег» на стояках двух- и однотрубных систем при верхней разводке подающей магистрали. Однако в этом случае будет затруднен процесс измерения давлений и расхода при проведении точной наладки сети. Примеры применения ручных балансировочных клапанов MSV-I и MSV-M приведены на рис. 3 и 4.
|

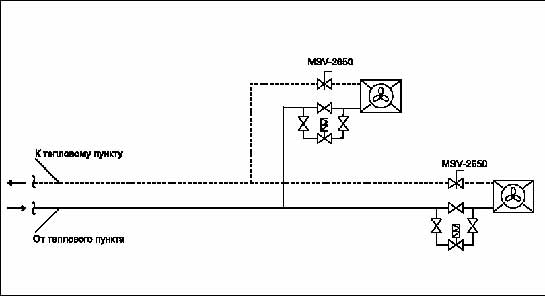

Рис. 1. Система теплоснабжения воздушно-отопительных агрегатов
|

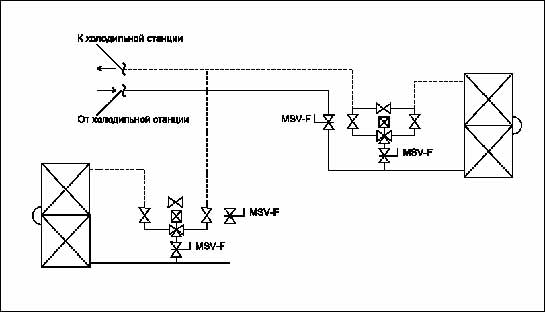

Рис. 2. Система холодоснабжения воздухоохладителей центральных кондиционеров
|
Рис. 3. Нерегулируемая система отопления и регулируемая с ручными регулирующими клапанами
|

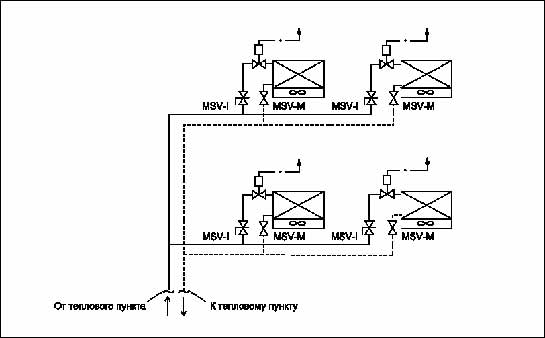

Рис. 4. Система теплоснабжения фэн-койлов
|
|
Автоматические балансировочные клапаны
Автоматические балансировочные клапаны применяются для поддержания постоянной разности давлений между подающим и обратным трубопроводами регулируемых систем, для обеспечения постоянного расхода или стабилизации температуры перемещаемой по трубопроводу среды.Из автоматических гидравлических балансировочных клапанов в каталог включены регуляторы ASV-P, ASV-PV и ASV-Q, а в качестве термостатических балансировочных клапанов - клапан типа TCV.Клапаны ASV-P и ASV-PV предназначены для установки на стояках или горизонтальных ветвях двухтрубных систем водяного отопления с автоматическими радиаторными терморегуляторами. Эти устройства поддерживают постоянную циркуляционную разность давлений на стояках системы, что обеспечивает работу терморегуляторов в оптимальном режиме, исключая возможность шумообразования. ASV-P - регулятор с фиксированным значением поддерживаемой разности давлений в 0,1 бар, а ASV-PV - регулятор с изменяемой настройкой разности давлений в диапазоне от 0,05 до 0,25 бар.Автоматические балансировочные клапаны ASV-P и ASV-PV следует устанавливать в двухтрубных системах отопления при располагаемых циркуляционных давлениях на стояках более 0,3 бар. Также рекомендуется предусматривать эти регуляторы на стояках крупномасштабных систем отопления: ориентировочно при этажности здания более 5 - 8 и количестве стояков на ответвлениях магистралей от 5. Целесообразно устанавливать балансировочные клапаны для стабилизации разности давлений на вводах в поквартирные двухтрубные системы отопления многоэтажных зданий (более 5 этажей).
Автоматический балансировочный клапан ASV-P(ASV-PV, seo) применяется совместно с ручным запорно-измерительным клапаном типа ASV-M. Этот клапан предназначен для подключения импульсной трубки регулятора ASV-P(ASV-PV) к подающему стояку двухтрубной системы отопления, а также для измерения перепада давлений на стояке при настройке регулятора. Клапан ASV-P(ASV-PV) монтируется на обратном стояке системы отопления, а клапан ASV-M - на подающем. Из-за ограниченной длины импульсной трубки (1,5м) балансировочный клапан ASV-P(ASV-PV) может быть установлен на двухтрубном стояке системы отопления только при нижней разводке магистральных трубопроводов, то есть при близком размещении к нему запорно-измерительного клапана ASV-M.*
Автоматические балансировочные клапаны ASV-Q предназначены для поддержания постоянного расхода теплоносителя в стояках этих систем. ASV-Q, так же как и ASV-P(ASV-PV), рекомендуется устанавливать в крупномасштабных системах многоэтажных зданий. Эти клапаны также позволяют перекрыть стояк, спустить из него воду через сливной кран и измерить фактический расход теплоносителя в стояке. При применении регуляторов ASV-Q следует иметь в виду, что их гидравлическое сопротивление превышает 0,2 бар.
Примеры применения автоматических балансировочных клапанов ASV-P(ASV-PV, seo) и ASV-Q представлены на рис. 6 и 7.
Термостатические балансировочные клапаны типа TCV предназначены для установки на циркуляционных стояках систем горячего водоснабжения, как правило, жилых зданий с целью стабилизации температуры горячей воды
у потребителей, гидравлической балансировки циркуляционных колец между собой и минимизации в них расхода
воды.
Пример применения клапанов TCV приведен на рис. 5.
При подборе и настройке гидравлических балансировочных клапанов может быть использована следующая общая зависимость:
P=(G\Kv)*(G\Kv)
,
где Р — потеря давления в клапане, бар;
G — расчетный расход проходящей через клапан среды, м3/ч;
KV — условная пропускная способность клапана, м3/ч.
Для обеспечения возможности настройки приведенных в каталоге балансировочных клапанов в проектной документации должны быть указаны:
а) расчетный расход проходящей через клапан среды в м3/ч;
б) расчетная потеря давления в клапане в бар;
в) расчетный (требуемый) перепад давлений на стояке системы отопления (для двухтрубных систем);
г) расчетная (требуемая) температура воды в системе ГВС (для термостатического балансировочного клапана
TCV).
Настройка и оптимизация гидравлических балансировочных клапанов возможна с использованием специального прибора фирмы "Данфосс" РFМ 2000.
* Двухтрубные системы отопления с нижней разводкой магистральных трубопроводов обладают наибольшей тепло-гидравлической ус-
тойчивостью и отвечают современным методам строительства. |

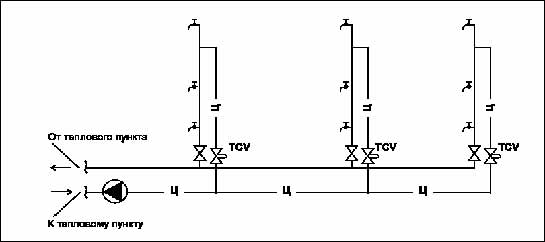

Рис. 5. Система горячего водоснабжения с циркуляционной линией
|

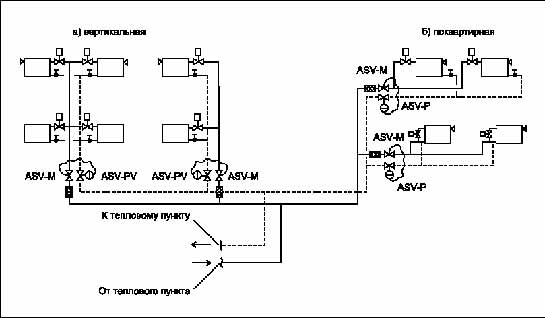

Рис. 6. Двухтрубная система отопления с автоматическими радиаторными терморегуляторами
|

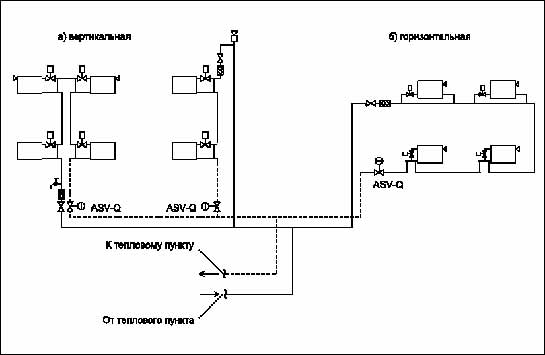

 Рис. 7. Однотрубная система отопления с автоматическими радиаторными терморегуляторами |
