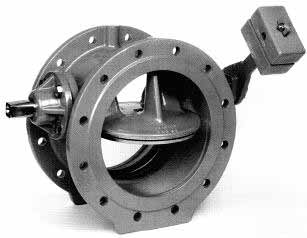

Обратный клапан с наклонным седлом ERHARD

Короткий корпус согл. DIN 3202 серия F4 для жидкостей и газа,
PN 10 - PN 40, DN 150 - 2000

Обратный клапан с наклонным седлом с коротким корпусом --
более чем 40 - летний опыт - тысячи применений

* испытанная конструкция
* свободно качающийся диск с двойным эксцентриком
* облицовка диска - из нержавеющей стали, с резиновым
уплотнением
* седло корпуса - из нержавеющей стали
* с обеих сторон имеется возможность крепления рычага
* небольшой вес благодаря короткому корпусу
* не требующий обслуживания
* экономичный
* стандартная конструкция имеется в наличии на складе

Параметры, материалы
Размеры
DN150-DN2000

Диапазон давления
PN10-PN40

Рабочая температура
-20 ° С до + 130 ° С для жидкостей -20 ° С до + 130 ° С для газов
Соединения С фланцами согл. DIN С фланцами согласно международным
стандартам

Материалы изготовления для корпуса и диска
высокопрочный чугун GGG чугун GG высококачественная литая
сталь сварная сталь, нерж. сталь

Уплотнения
NBR, EPDM или Viton

Антикоррозионная защита
Эпоксидное покрытие ЕКВ Покрытие согласно требованиям
заказчика Внутреннее резиновое покрытие, мягкое или твердое
1) Более высокие температуры - по требованию
Чтобы предотвратить опасность, связанную с движением рычага
с противовесом, рекомендуется использовать специальное
защитное оборудование. По желанию заказчика мы подберем и
поставим соответствующие защитные элементы

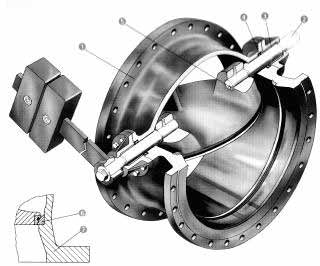

Неоспоримые преимущества
(1) Прочный корпус, диск обтекаемой формы
(2) Выступающие с обеих сторон оси дают возможность выбора
месторасположения рычага с противовесом
(3) Самосмазывающиеся осевые подшипники
(4) Не требующее обслуживание уплотнение осей
(5) Прочное ключевое соединение "диск - оси" со специальным
ключевым механизмом
(6) Прочное седло корпуса из нержавеющей стали
(7) Облицовочное кольцо диска . из нержавеющей стали, с
дополнительным резиновым уплотнением
