Технические данные:
Рабочее давление 1,6 МПа
Температура агента до 70 град. С (120 град С)*
В зависимости от варианта исполнения длина застройки PN-EN 558-1
Фланцевые соединительные концы DIN 3202 F6
Материалы:
Корпус, крышка
Серый чугун GG25 DIN 1691
Магниевый чугун GGG40* DIN1693
Шарик - гуммированный NBR (EPDM)*
Окраска - эпоксидная краска толщиной слоя в 200 м (300 м)* RAL 5005 (другой цвет)*
Применение:
Водопроводы 1,6 МПа (1,0 МПа)* до 70 град С (120 град. С)* для питьевой воды (EPDM) и
трубопроводы для других жидкостей (NBR) (ph=4-8)

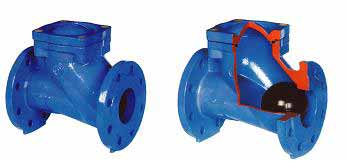

Рисунок 6516 для насосных установок
Рисунок 6526 для гравитационных установок
Гигиеничсекий аттестат: PZH No HK/W/0057/01/2000
Монтаж:
Клапан можно монтаровать на трубопроводу как в горизонтальном, так и
в вертикальном положениях.
* - по запросу клиента

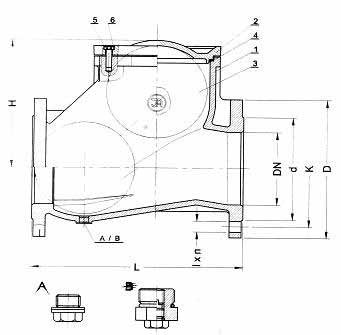

1. Корпус
2. Крышка
3. Шар
4. Сальник
5. Болт
6. Стопор болта
А-Сливная пробка
В-Шариковый винт
|
