    Разборный пластинчатый теплообменник Alfa-Laval



      [ разборный пластинчатый теплообменник ]
    [ паяный пластинчатый теплообменник ]

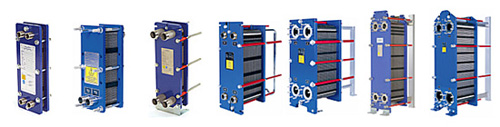

Разборный пластинчатый теплообменник Alfa-Laval серии М, Т, TS

Разборный пластинчатый теплообменник PDF (2,57 Мб)
Разборный пластинчатый теплообменник Т5 PDF (142 кб)
Разборный пластинчатый теплообменник Т2 PDF (123 кб)
Разборные пластинчатые теплообменники M,T,TS PDF (281 кб)

Стандартная конструкция.
Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в теплообмене. Благодаря удобству конструкции даже один человек сможет легко и быстро работать с большими теплообменниками, используя при этом стандартные инструменты. Это значительно сокращает время простоя, повышает безопасность и значительно увеличивает срок эксплуатации. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Равномерность теплопередачи и легкость управления техническим процессом отчасти зависит от толщины пластин теплообменника. Толщина пластин в усовершенствованных теплообменниках Альфа Лаваль составляет всего 0.4 мм., пластины изготавливаются из нержавеющей стали, что обеспечивает эффективную теплопередачу и внушительную мощность. Каждая пластина штампуется одноходовой выпрессовкой, при давлении до 40000 тон. Таким образом, все пластины идентичны, идеально совпадают при сборке в единый пакет, что уменьшает риск протекания в теплообменнике, в котором установлены сотни таких пластин.
Размещение патрубков для ввода и отвода сред возможно как на опорной, так и на прижимной плитах. Пластины и материалы изготавливаются из материалов, стойких к обрабатываемой среде.

Производительность.
Ребристая поверхность пластин обеспечивает параллельный поток и силу. Благодаря «шоколадной» распределительной поверхности поток равномерно распределяется по всей поверхности пластины, тогда как рифленая рабочая поверхность создает максимальную турбулентность. Эти характеристики вместе обеспечивают высокий коэффициент теплопередачи и устраняют застойные зоны, которые могут привести к коррозии и образованию накипи. При параллельном потоке в теплообменнике необходим только один тип пластин и один тип уплотнений, что требует меньшего запаса деталей, а также упрощает процесс установки и эксплуатации.

Принцип работы.
Жидкости, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Тип пластин и конфигурация каналов выбирается, исходя из заданных технических требований, обеспечивая оптимальные условия процесса теплообмена.

Стандартные материалы.
Материал рамы
Сталь
Покрытие: эпоксидная эмаль

Материал патрубков
Нержавеющая сталь 316, титан

Материал прокладок
Резина: нитрил, Heat-seal, EPDM.

Соответствие стандартам
Все модели проходят аттестацию на соответствие всем основным требованиям к сосудам высокого давления, а также стандартам Российской Федерации.

Максимальные рабочие параметры.
В зависимости от необходимого рабочего давления все модели имеют различные варианты рам и пластины различной толщины. Максимальная температура зависит от материала уплотнения и рабочего давления. Возможно изготовление теплообменных аппаратов с использованием «облегченной» рамы (тип FM, допустимое рабочее давление 10 бар.) и «усиленной» рамы (тип FD, допустимое рабочее давление до 25-30 бар).

Модель Т2 М3 Т5 М6 М10 М15 Т20 МХ25 М30
Макс. Расход (кг/сек) 1,5 3,9 13 15 50 80 180 250 450
Макс. Раб. Температура (С) 150 150 150 165 160 160 160 160 140
Макс. рабочее давление (бар) 16 16 16 25 25 25 30 25 25
