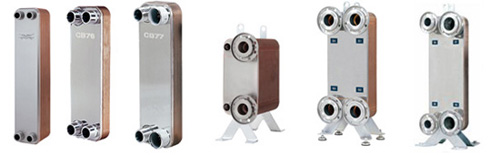

Паяный пластинчатый теплообменник Alfa-Laval

Паяный пластинчатый теплообменник PDF (257 кб)

Альфа-Лаваль является изобретателем паяного пластинчатого теплообменника (ППТ), представляющего собой один из вариантов обычных пластинчатых теплообменников.

Характеристики:
1. Компактность и прочность
2. Простота монтажа
3. Экономическая эффективность

Материал:
Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин из нержавеющей стали, соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя. Теплообменники, паянные медью, чаще всего применяются в системах теплоснабжения или кондиционирования воздуха, в то время как никелепаянные в основном предназначены для пищевой промышленности и для работы с агрессивными жидкостями.

Принцип действия
Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.

Типовая конструкция
Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Нова состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.

Процесс теплообмена.
Основное направление потоков в паяных теплообменниках - параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.

Подставки и монтажные крепления.
CB26 и более крупные аппараты могут снабжаться специальными приспособлениями для удобного монтажа аппаратов. Их использование делает установку аппаратов легкой и уменьшает нагрузку на трубопроводы обвязки. Аппараты CB26, CB27, CB51 и CB52 могут как устанавливаться на землю, так и монтироваться на стене. Более крупные аппараты CB200 и CB300 всегда снабжаются подставкам и подъемной проушиной для обеспечения возможности простой установки.

Изолирующий материал.
Изоляция теплообменника легко устанавливается и снимается. Изоляция теплообменника обеспечивает минимальные тепловые потери от аппарата в окружающую среду, а также сохраняет комфортные условия в помещении, где устанавливается аппарат. В большинстве моделей в качестве изоляционного материала использован полиуретан с термическим сопротивлением 0,031 Вт/мК. В зависимости от предъявляемых температурных требований существуют 2 модели изоляции: с максимальной температурой 110С и 140С.

Максимальные рабочие параметры.
Паяные пластинчатые теплообменники в связи с отсутствием в них уплотнительных прокладок и прижимных плит способны выдерживать температурный режим в пределах от -160 до 175 0С и предел по рабочему давлению до 32 атмосфер. Еще одним плюсом является его маленький вес и габаритные характеристики по сравнению с его разборным коллегой (при одинаковых режимах работы).

Стандартные материалы

Торцевые пластины: Нержавеющая сталь 316
Патрубки: Нержавеющая сталь 316
Пластины: Нержавеющая сталь 316
Материал припоя: Медь
Преимущества паяных пластинчатых теплообменников

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.

Данные, необходимые для подбора теплообменника:
-расходы рабочих сред или тепловая нагрузка,
-температурная программа,
-рабочее давление,
-допустимый перепад давления,
-физические свойства рабочих сред, если это не вода

Модель СВ14 СВ20 СВ27 СВ52 СВ76 СВ77 СВ100 СВ200 СВ300
Макс. расход, (м3/час) 3,6 8,1 12,7 / 7,5 12,7 / 7,5 39 63 / 34 70 102 140 / 60
Макс. расчетная температура, (°C) 175 175 175 175 175 175 175 175 175
Макс. расчетное давление, первичный/вторичный контур (бар) * 32 / 32 16 / 16 32 / 32 32 / 32 32 / 32 25 / 16 16 / 16 25 / 25 27 / 16
