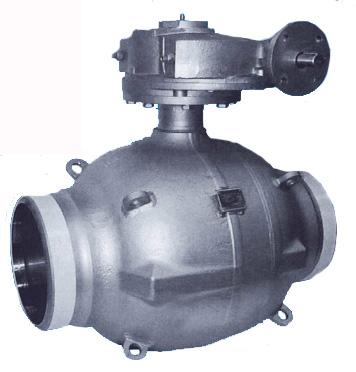

Шаровые краны Audco тип “HPH” разработаны и предназначены специально для эксплуатации в системах трубопровода, на ТЭЦ и
системах дальнего теплоснабжения.
Основные параметры:
Ду 50-1200 мм
Ру 10/16/25/40
Исполнение: полный, редуцированный проходы. По желанию заказчика может поставляться с байпасом.
Диапазон температур: макс. 180°С (200°С)
Присоединения к трубопроводу: сварное, фланцевое
Привод: червячный или планетарный редуктор, электропривод. Возможен монтаж других автоматических приводов.

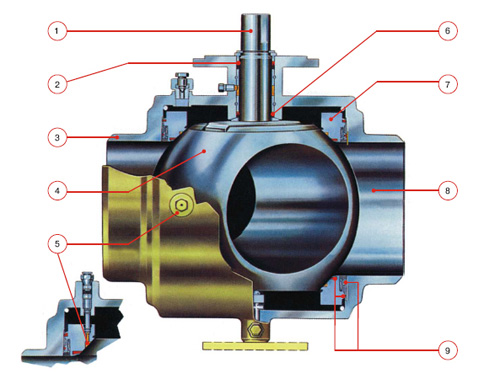

Материал спецификация:
Стандартное исполнение:
1. Шток: 42 Cr Mo 4 с никелевым покрытием
2. Верхнее уплотнение штока: PTFE
3. Корпус: 50-1200мм – WSt E355
4. Шар: 50-80 мм – X5CrNi 18.9 (1.4301), 100-200 мм – С22 c никелевым покрытием, 250-1200 мм – GGG 40.
5. Система вторичных уплотнений шара
6. Внутренние уплотнения штока: PTFE
7. Кольцевое металлическое уплотнение: 42 Cr Mo4
8. Концы под сварочное соединение
9. Уплотнительные кольца: PTFE
Конструкция:
цельносварной стальной корпус (осуществляется 100% контроль сварного шва неразрушающими методами, что гарантирует
высокую надежность соединения)
шаровые уплотнения имеют металлическую первичную и, дополнительную, вторичную (PTFE) систему уплотнений. Это сочетание
обеспечивает оптимальное решение проблемы создания высокой герметичности и износостойкости крана.
шаровой кран Audco не требует специального технического обслуживания. В случае аварийного нарушения герметичности
геометрия уплотнительных колец PTFE легко восстанавливается при помощи вторичной системы уплотнений без трудоемкого
демонтажа крана из системы трубопровода.
конструкция уплотнений штока представляет собой четыре последовательно расположенных, не зависимо друг от друга
сальника. Данная система уплотнений способна безотказно выдерживать температуру до +180°С (200°С).
расположение уплотнений штока шарового крана Audco позволяет производить замену верхних уплотнений, не демонтирую кран
из трубопровода. В случае нарушения герметичности, дополнительно возможна запрессовка уплотнения в пластичной виде через
обратный клапан в полость между верхними и нижними уплотнениями.
конструкция и прочность корпуса шарового крана Audco позволяет вне зависимости от внешних силовых воздействий
(аксиальных сил) сохранять герметичность и функциональную стабильность.
конструкция шарового крана Audco (как полнопроходные, так и редуцированные) гарантирует беспрепятственное
(отсутствие завихрения потока) прохождение среды через сечение крана.
строительная форма шарового крана Audco тип HPH характеризуется удлиненным штоком, что обеспечивает тепловую изоляцию
блока управления крана от зоны прохождения рабочей среды.
все материалы, поставляемые для изготовления деталей, работающих под давлением, имеют сертификат соответствия.
|
