Шаровые краны Audco типы HPZ/HPI доказали функциональную надежность 30-ти летним опытом эксплуатации и предназначен для
использования в системах магистрального газового и нефтяного трубопровода. Применяются данные шаровые краны также в
измерительных и регуляторных установках, на компрессорных и очистительных станциях.
Области использования: нефтяная, газовая промышленность, энергетика, добывающая и перерабатывающая отрасли
промышленности.
Основные параметры:
Ду 50-1200 мм
Ру DIN 10-160, ANSI класс 150-900, Ру250/ANSI 1500 по запросу
Исполнение: полный, редуцированный проходы.
Диапазон температур: -40°С … +180°С
Присоединения к трубопроводу: сварное, фланцевое
Привод: червячный или планетарный редуктор, электропривод. Возможен монтаж других автоматических приводов.

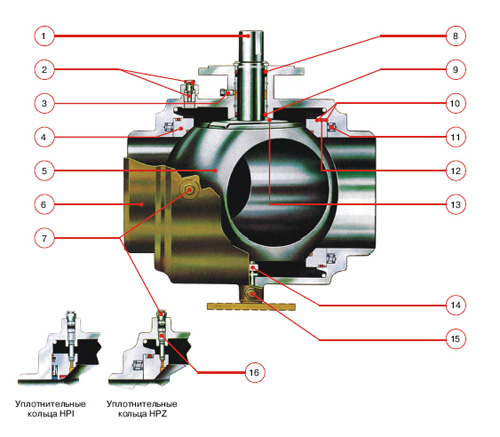

Материал спецификация:
Стандартное исполнение:
1. Шток
2. Предохранительный клапан
3. Контрольное отверстие уплотнения штока
4. Металлические уплотнения шара
5. Шар
6. Корпус
7. Система вторичных уплотнений шара
8. «Viton» уплотнения штока
9. PTFE уплотнения штока
10. PTFE кольцевые уплотнения
11. Пружина уплотнения шара
12. “Viton” кольцевые уплотнения
13. Металлическое уплотнение штока
14. Нижняя опора шара
15. Дренаж
16. Двойной обратный клапан
Конструкция:
шаровые уплотнения крана являются в своей основе металлическими. Металлические уплотнительные кольца в процессе финишной
обработки взаимно притираются с поверхностью шара с помощью шлифовальных паст. Данная система уплотнений представляет собой
оптимальное сочетание высокой степени герметичности и износостойкости даже тогда, когда рабочая среда достаточно загрязнена.
в соответствии с национальными и международными нормами все шаровые краны этого типа при Ду ? 100 оснащены системой
вторичных шаровых уплотнений.
цельносварной корпус; 100% контроль качества сварного шва неразрушающими методами гарантирует надежность конструкции.
конструкция уплотнения штока представляет собой четыре последовательно расположенных, независимо друг от друга сальника.
При сборке шарового крана установка штока производиться изнутри корпуса (anti blow out). Под давлением шток прижимается к
шаровой шайбе. Это металлическое уплотнение (шаровая шайба) обеспечивает достаточную изоляцию внутренней конструкции крана в
случае пожара. Уплотнения штока – это PTFE профильные уплотнения с фиксирующими кольцами из нержавеющей стали. Верхние
О-образные кольца могут быть заменены на новые при нахождении крана под давлением. Система вторичных уплотнений штока
позволяет в случае нарушения герметичности снаружи произвести запрессовку уплотнения в пластинчатом виде через клапан в
полость между чугунными втулками и восстановить плотность крана.
|
